鋅合金壓鑄件為提高防護裝飾目的，一般都進行鉻酸鹽彩色鈍化處理。可以直接處理，也可以在鍍鋅后進行處理。直接彩色鈍化處理獲得的彩色膜不鮮艷，且處理過程中比較難以掌握，受操作因素和預處理因素影響，質量不能穩(wěn)定 。同時需大量消耗污染環(huán)境的鉻酸鹽 。

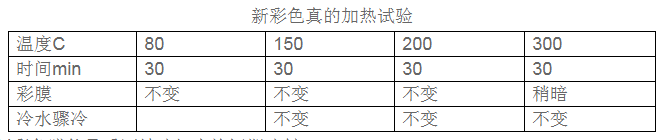

深圳譽格介紹一種鋅合金壓鑄件彩色處理新工藝，所使用的處理溶液不含 Cr6+，不對環(huán)境和人體產生污染 。處理后的彩色膜與基體結臺力牢固，遠優(yōu)于常規(guī)的鉻酸鹽彩色鈍化膜 。膜一旦形成 ，用手指擦不掉。新的彩色膜還具有良好的防護性能和熱穩(wěn)定性 (見下表)，可以有效地保護在較高溫度下使用的壓鑄件不被腐蝕。

新彩色膜能承受酒精噴燈火焰短期噴射。

新彩色膜形成的鋅壓件表面光滑美麗

1彩色膜處理的溶液與譽格工作條件

兩種金屬鹽                       5～ 50 g／L

絡合劑                           10～ 30 g／L

H3BO3                           5～ 20 g／L

活性劑                           1～5 ppm

pH                               3.5~6.5

溫度C                            5~35

D K(A／dm 2)                      0.1~0.25

時間min                          2~15

絡合劑可以是EDTA、乳酸、檸檬酸鹽等

pH值是該溶液控制的中心，當溶液 pH 值大于6.5時，很難成膜 ，pH 值小于 3，獲得結合不牢固的膜。事實上該溶液 pH十分穩(wěn)定。

2 彩色膜的工藝過程 ，(ZZn4—1)

除油→活化 (HF 20～30 ml) →二次活化 (NaCN 30~50 g／L)NaOH 5～10 g／L→彩膜

彩色處理溶液 ，對油污與氧化物十分敏感這幾乎與電鍍予處理對電鍍的影響一樣 ，造成無油污和基體晶體完壘暴露的表面是獲得優(yōu)質彩色膜的必要條件，成膜過程往往首先選擇上述 凈化的表面進行延長成膜時間，深圳譽格還可以得到褐色和黑色的表面膜 ，膜同樣光滑堅硬 ，其防護性能進一步提高，由于膜的熱穩(wěn)定性相當好 ，摩托車、汽車里的鋅合金部件處理以后 ，將大大增長使用壽命。汽化器活塞浮子進行彩色膜處理，可以提高靈敏度和壽命。
